在齒輪淬火熱處理生產中，六工位齒輪淬火機床通過工位分工優化，實現了加熱與上下料的高效銜接。該設備雖命名為 “六工位”，但核心功能集中于單一加熱工位，其余五個工位僅承擔上料、下料及待處理環節，不參與預熱、退火、回火等工藝，通過流程設計提升整體作業效率。
設備采用環形布局設計，六個工位沿轉盤均勻分布，轉盤由伺服電機驅動，可精準定位至各工位：
- 工位 1-2（上料區）：操作人員將待淬火齒輪放置于工裝夾具，完成定位與固定（工裝采用三爪定心結構，確保齒輪徑向跳動≤0.05mm）；

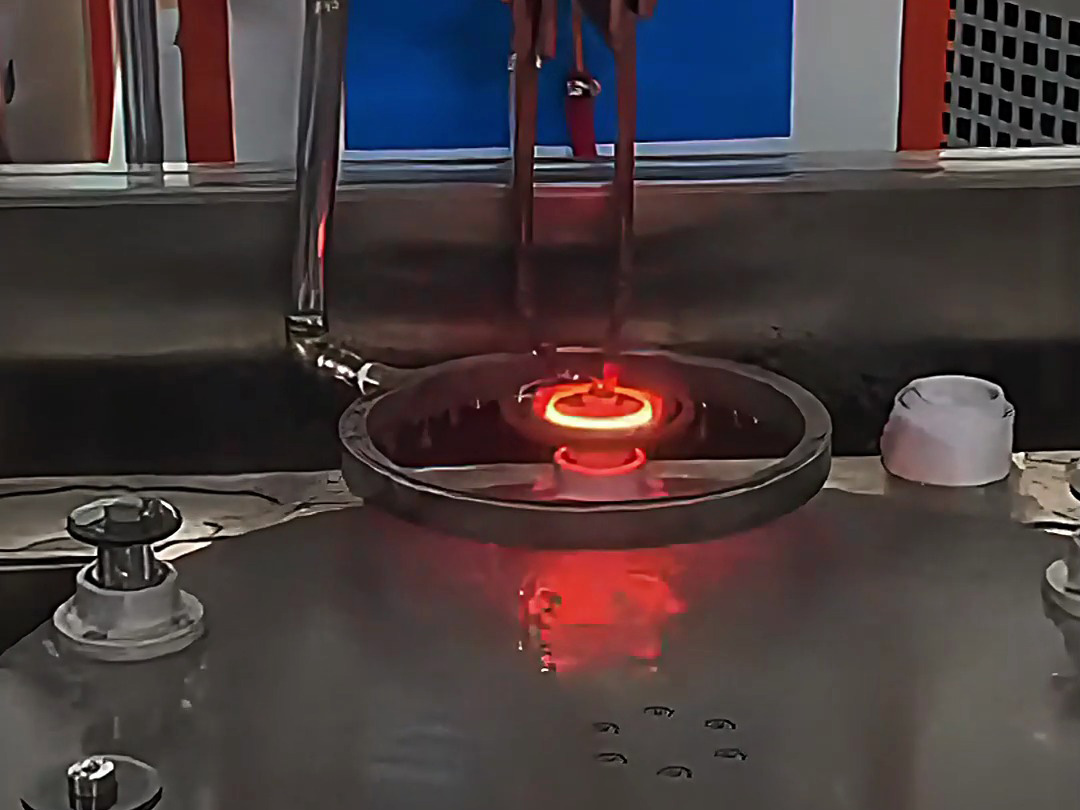

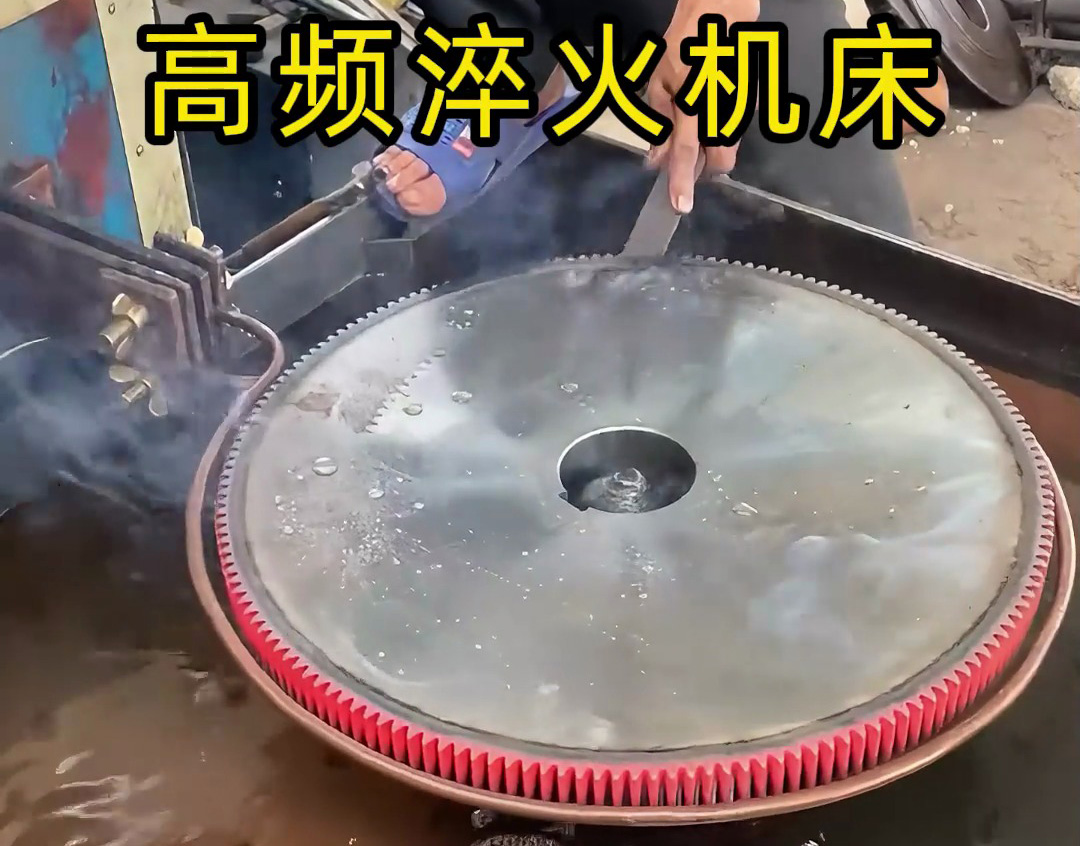

- 工位 3（加熱區）：配備高頻感應線圈，針對齒輪齒面或齒根進行局部加熱（以模數 5 的齒輪為例，加熱溫度 860-880℃，時間 15-20 秒）；
- 工位 4-6（下料區）：加熱完成的齒輪依次經過噴水淬火（冷卻至 200℃以下）、工裝松開、成品取放，實現與后續工序的銜接。
單一加熱工位配合五個輔助工位的設計，解決了傳統單工位設備 “加熱時無法上下料” 的效率瓶頸。以直徑 100mm 的齒輪為例：
- 傳統單工位設備：單次加熱 + 上下料總耗時約 40 秒，每小時產能 90 件；
- 六工位設備：加熱工位持續工作（15 秒 / 件），上下料與加熱同步進行，每小時產能提升至 144 件，效率提高 60%。
設備通過 PLC 控制系統實現全自動運行，加熱參數（功率、時間）可預設存儲，換型時只需調用對應程序，調整工裝夾具（換型時間約 10 分鐘），適配不同模數（2-8mm）齒輪的淬火需求。
加熱工位的高頻感應系統是質量控制的關鍵：
- 線圈設計：采用仿形齒部感應器，確保齒面加熱均勻（硬度差≤3HRC）；
- 冷卻系統：環形噴水裝置與齒輪同步旋轉，保證淬火液（5% 聚乙烯醇溶液）均勻覆蓋，硬化層深度控制在 0.8-1.2mm；
- 溫度監控：紅外測溫儀實時監測齒面溫度，偏差超過 ±10℃時自動停機報警。
生產數據顯示，該設備處理的齒輪淬火合格率穩定在 98% 以上，變形量≤0.1mm，滿足裝配精度要求。
此類設備適用于中小規格齒輪的批量生產，尤其適合汽車變速箱、電機減速器等領域的標準化齒輪加工。日常維護需注意：
- 每日清理加熱工位的氧化皮，防止影響感應效率；
- 每周檢查轉盤定位精度，確保工位切換誤差≤0.02mm；
- 每月校準測溫系統，保證溫度檢測準確性。
六工位齒輪淬火機床通過 “單一加熱 + 多工位輔助” 的設計，在不增加工藝復雜度的前提下，大幅提升了齒輪淬火的生產效率，為批量熱處理提供了兼顧效率與質量的解決方案。
|
