鏟車鏟牙作為直接接觸物料的關(guān)鍵部件，在挖掘、搬運(yùn)礦石、砂石等堅(jiān)硬物料時(shí)，需承受劇烈摩擦與沖擊，其硬度和耐磨性直接決定使用壽命。中頻淬火熱處理通過對(duì)鏟牙表面的精準(zhǔn)硬化，成為提升其性能的高效方案，既能保證處理質(zhì)量的穩(wěn)定性，又能適配批量生產(chǎn)需求。
中頻感應(yīng)加熱設(shè)備（頻率 1-10kHz）針對(duì)鏟牙（多為高錳鋼或低合金鋼材質(zhì)）的結(jié)構(gòu)特點(diǎn)，實(shí)現(xiàn)針對(duì)性處理：

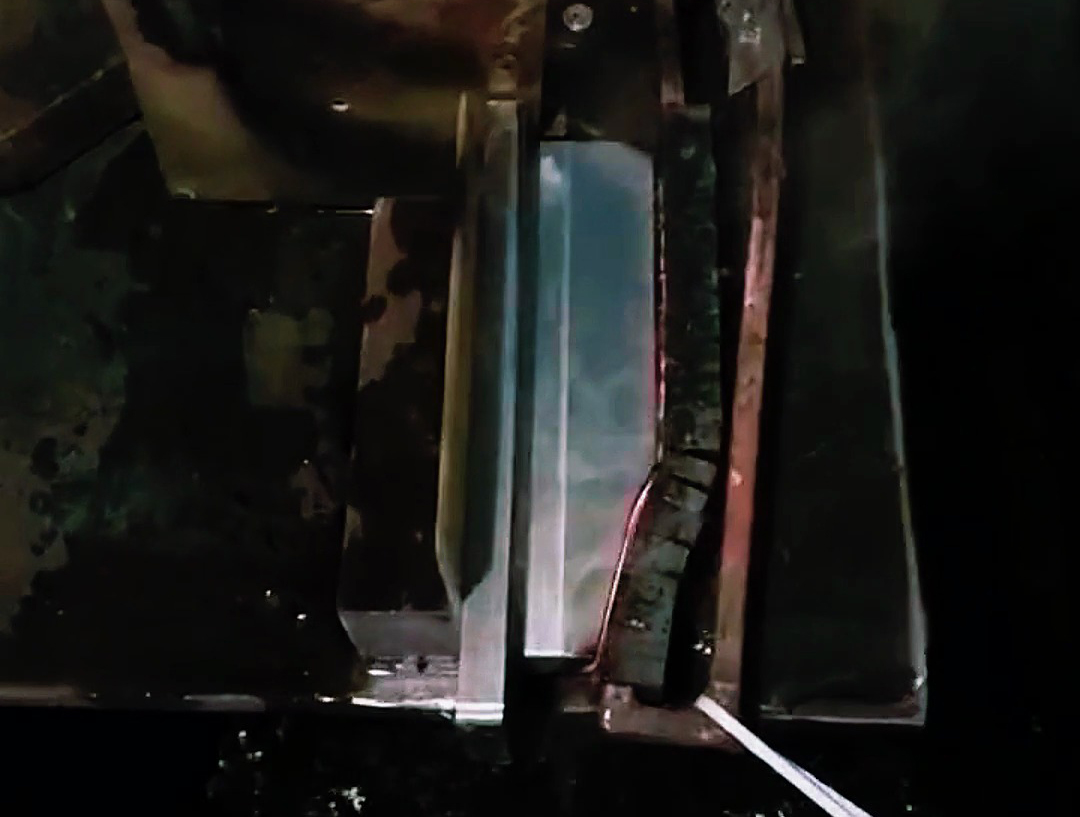

- 局部高效加熱：采用仿形感應(yīng)線圈，聚焦于鏟牙的刃部及受力面（磨損最嚴(yán)重區(qū)域），使其在 3-5 分鐘內(nèi)快速升溫至 850-900℃（奧氏體化溫度），而非磨損區(qū)域受熱較少，避免整體性能受損；
- 淬硬層精準(zhǔn)控制：通過調(diào)節(jié)功率與加熱時(shí)間，將硬化層深度控制在 3-5mm（高錳鋼鏟牙適配值），既保證表面高硬度（HRC50-55），又保留芯部韌性（沖擊韌性≥25J/cm2），防止鏟牙在沖擊載荷下崩裂；
- 批量一致性強(qiáng)：中頻加熱的溫度均勻性（溫差≤±30℃）遠(yuǎn)優(yōu)于火焰淬火，配合自動(dòng)化淬火液噴淋系統(tǒng)（壓力 0.3-0.5MPa），同一批次鏟牙的硬度偏差可控制在 ±2HRC 內(nèi)，解決了傳統(tǒng)工藝中 “有的過硬易斷、有的過軟易磨” 的問題。
某礦山機(jī)械公司的測(cè)試數(shù)據(jù)顯示，經(jīng)中頻淬火的鏟牙，使用壽命較未處理鏟牙延長(zhǎng) 2-3 倍，單臺(tái)鏟車的鏟牙更換頻率從每月 1 次降至每 3 個(gè)月 1 次，顯著降低設(shè)備維護(hù)成本。
中頻淬火技術(shù)特別適合三類鏟車鏟牙處理：
- 礦山用重型鏟牙：針對(duì)高強(qiáng)度磨損，硬化層深度可增至 5mm，表面硬度提升至 HRC55-58；
- 建筑工地中型鏟牙：平衡耐磨性與韌性，硬化層 3-4mm，適應(yīng)砂石混合物料的沖擊；
- 農(nóng)業(yè)輕型鏟牙：側(cè)重刃部硬化，減少土壤黏連，硬化層 2-3mm 即可滿足需求。
工藝實(shí)施中需注意：
- 材質(zhì)預(yù)處理：鏟牙鑄造后需先進(jìn)行退火消除應(yīng)力，避免淬火時(shí)開裂；
- 冷卻介質(zhì)選擇：高錳鋼鏟牙宜采用水基淬火液（冷卻速度快），低合金鋼可選用油淬（減少變形）；
- 后續(xù)回火：淬火后需經(jīng) 200-250℃低溫回火，消除殘余應(yīng)力，穩(wěn)定尺寸精度（鏟牙變形量控制在 0.5mm 以內(nèi)）。
在批量生產(chǎn)中，中頻淬火熱處理的效率優(yōu)勢(shì)顯著：?jiǎn)闻_(tái)設(shè)備每小時(shí)可處理 15-20 個(gè)鏟牙，較傳統(tǒng)鹽浴淬火提升 50% 以上。設(shè)備維護(hù)需重點(diǎn)關(guān)注：
- 每周清理感應(yīng)線圈內(nèi)的氧化皮堆積，防止磁場(chǎng)畸變；
- 每月檢查線圈與鏟牙的貼合度（間隙保持 5-8mm），確保加熱均勻；
- 每季度校準(zhǔn)測(cè)溫系統(tǒng)，避免因溫度偏差導(dǎo)致的硬度不合格。
從中頻淬火熱處理的應(yīng)用效果來看，其在鏟車鏟牙的性能提升中，既解決了 “耐磨與抗沖擊難以兼顧” 的行業(yè)痛點(diǎn)，又通過批量處理的一致性降低了生產(chǎn)成本，是鏟牙制造與翻新過程中的關(guān)鍵工藝，直接為鏟車的高效作業(yè)提供保障。
若您有各類鏟牙或類似耐磨件的淬火熱處理需求，可通過中頻感應(yīng)加熱技術(shù)定制解決方案，平衡硬度、韌性與使用壽命，歡迎進(jìn)一步咨詢工藝細(xì)節(jié)。
|
