鐵板鋼板的表面加熱處理是涂層前處理、局部退火、焊接預(yù)熱等工藝的基礎(chǔ)環(huán)節(jié)。手持式高頻加熱機(jī)憑借局部加熱精準(zhǔn)、升溫快速、操作靈活的特性，在 10mm 厚鋼板的加熱測試中展現(xiàn)出顯著適配性，為多種后續(xù)工藝提供了高效解決方案。

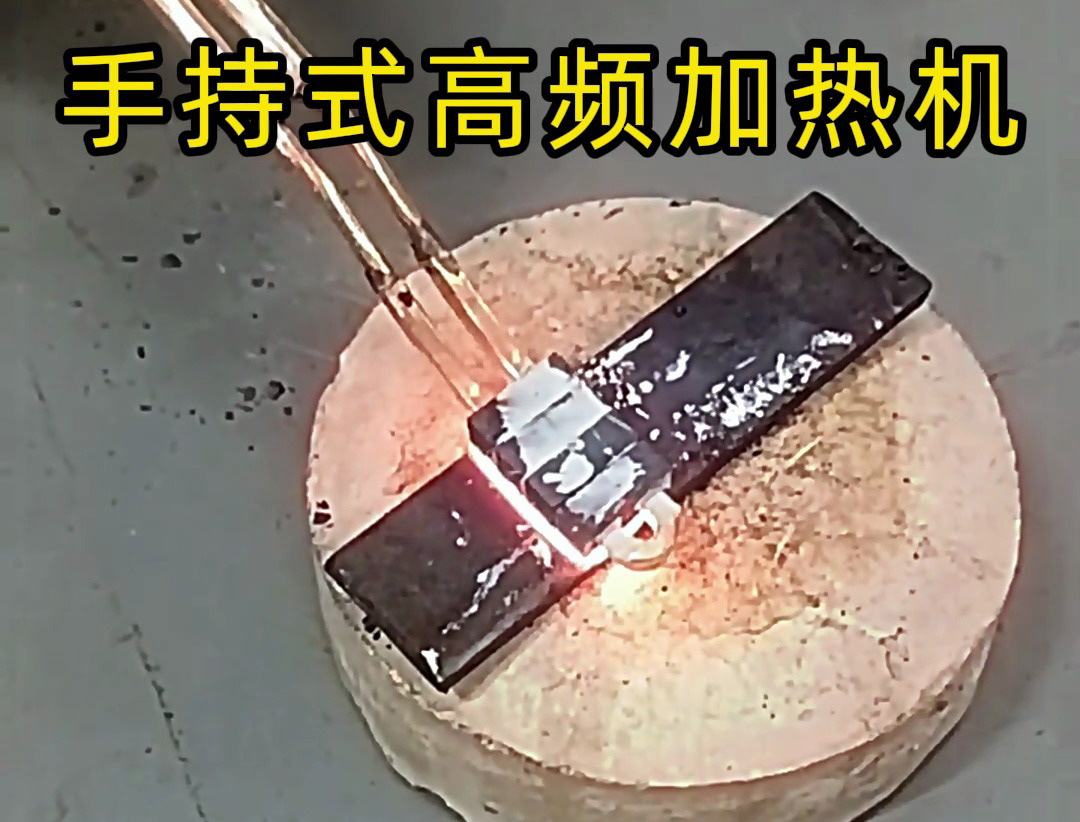

針對(duì) 10mm 厚低碳鋼板（Q235 材質(zhì)）的加熱測試，手持式高頻加熱機(jī)（頻率 30-80kHz，功率 5-15kW）的關(guān)鍵數(shù)據(jù)如下：
- 局部加熱精度：采用直徑 50mm 的扁平感應(yīng)線圈，可在鋼板表面劃定直徑 80-100mm 的圓形加熱區(qū)，邊緣與非加熱區(qū)的溫差達(dá) 300℃以上（加熱中心溫度 600℃時(shí)，100mm 外溫度≤50℃），避免對(duì)周邊區(qū)域的性能影響，尤其適合僅需局部處理的場景（如焊接坡口預(yù)熱）；
- 升溫速率與效率：從室溫加熱至 300℃（涂層前處理常用溫度）僅需 45 秒，加熱至 650℃（局部退火溫度）需 2 分 30 秒，較傳統(tǒng)氣焊加熱縮短 50% 以上時(shí)間，且無明火導(dǎo)致的局部過燒風(fēng)險(xiǎn)；
- 溫度可控性：配備數(shù)顯溫控模塊，可預(yù)設(shè)目標(biāo)溫度（誤差 ±10℃），到達(dá)后自動(dòng)降功率保溫。測試中，300℃保溫 10 分鐘時(shí)，溫度波動(dòng)≤±5℃，滿足涂層前處理對(duì)恒溫的要求。
根據(jù)測試結(jié)果，該設(shè)備對(duì)多種后續(xù)工藝的適配性突出：
- 涂層前處理：加熱至 200-300℃可快速去除鋼板表面油污與水分，同時(shí)使表面輕微氧化形成 “錨定效應(yīng)”，提升涂層附著力。某鋼結(jié)構(gòu)廠的應(yīng)用顯示，經(jīng)高頻加熱處理后，涂層脫落率從 8% 降至 1.5%；
- 局部退火：針對(duì)鋼板沖壓后的應(yīng)力集中區(qū)域，加熱至 600-650℃并保溫 5-10 分鐘，可消除 90% 以上的內(nèi)應(yīng)力，避免后續(xù)加工中的變形。10mm 厚鋼板的折彎部位經(jīng)此處理后，回彈量減少 40%；
- 焊接預(yù)熱：焊接前將坡口區(qū)域加熱至 150-250℃（根據(jù)焊接材質(zhì)調(diào)整），可降低焊接冷卻速度，減少冷裂紋風(fēng)險(xiǎn)。手持設(shè)備的靈活性使其能適應(yīng)復(fù)雜工件的坡口預(yù)熱，尤其適合現(xiàn)場安裝的零散焊接作業(yè)。
手持式設(shè)計(jì)帶來的核心優(yōu)勢在于：
- 便攜性：設(shè)備主機(jī)重量≤5kg，配合 3 米長電纜，可輕松應(yīng)對(duì)大型鋼板的現(xiàn)場加熱，無需將工件移送至固定加熱工位；
- 靈活性：更換不同形狀的感應(yīng)線圈（如條形線圈適配長焊縫預(yù)熱，圓形線圈適配局部退火）僅需 1 分鐘，適配鋼板的多種加熱需求；
- 安全性：無明火、無煙塵，配備過溫保護(hù)與漏電防護(hù)，符合車間安全操作規(guī)范。
日常使用需注意：每次使用后清理線圈表面的氧化皮，每周檢查電纜絕緣層，每月校準(zhǔn)溫控系統(tǒng)，以保證加熱精度。
從 10mm 厚鋼板的測試結(jié)果來看，手持式高頻加熱機(jī)在局部加熱場景中，通過效率、精度與靈活性的平衡，成為鋼板表面處理的實(shí)用工具，尤其適合對(duì)加熱區(qū)域、溫度控制有嚴(yán)格要求的后續(xù)工藝，為鋼板加工提供了高效且經(jīng)濟(jì)的解決方案。若需針對(duì)特定工藝參數(shù)（如更高溫度、更大加熱面積）進(jìn)行測試，可隨時(shí)咨詢定制方案。
|
