在電機馬達生產中，轉子與鋁殼的過盈配合（過盈量 0.03-0.1mm）需通過 “熱脹冷縮” 實現無損傷裝配，高頻加熱機對鋁殼的局部快速加熱，配合人工或半自動裝配，成為兼顧效率與精度的主流模式，其工藝邏輯與應用價值如下：
電機鋁殼（多為 ADC12 壓鑄鋁合金）與轉子的裝配依賴 “過盈配合”—— 鋁殼內徑常溫下略小于轉子外徑，通過高頻加熱使鋁殼內孔膨脹，形成裝配間隙：
相比傳統的烘箱整體加熱或油浴加熱，高頻加熱在電機鋁殼熱裝配中優勢顯著：
鋁殼壁?。ㄍǔ?3-5mm）且結構復雜（帶散熱筋、安裝孔），整體加熱易導致：
- 散熱筋與殼體主體熱膨脹不一致，產生翹曲（變形量≥0.1mm）；
- 安裝孔位偏移，影響后續端蓋裝配精度。
而高頻加熱僅作用于內孔配合面，鋁殼其他區域溫度≤50℃，內孔圓度誤差≤0.02mm，完全滿足裝配要求（配合間隙≤0.01mm）。

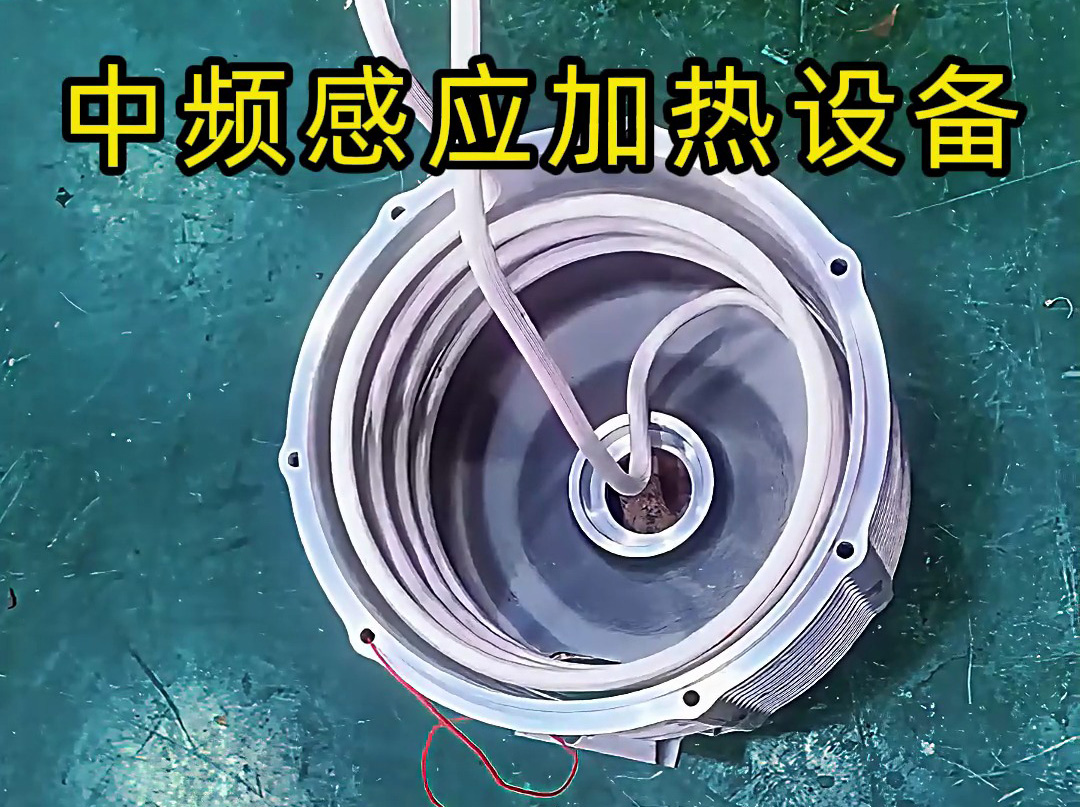

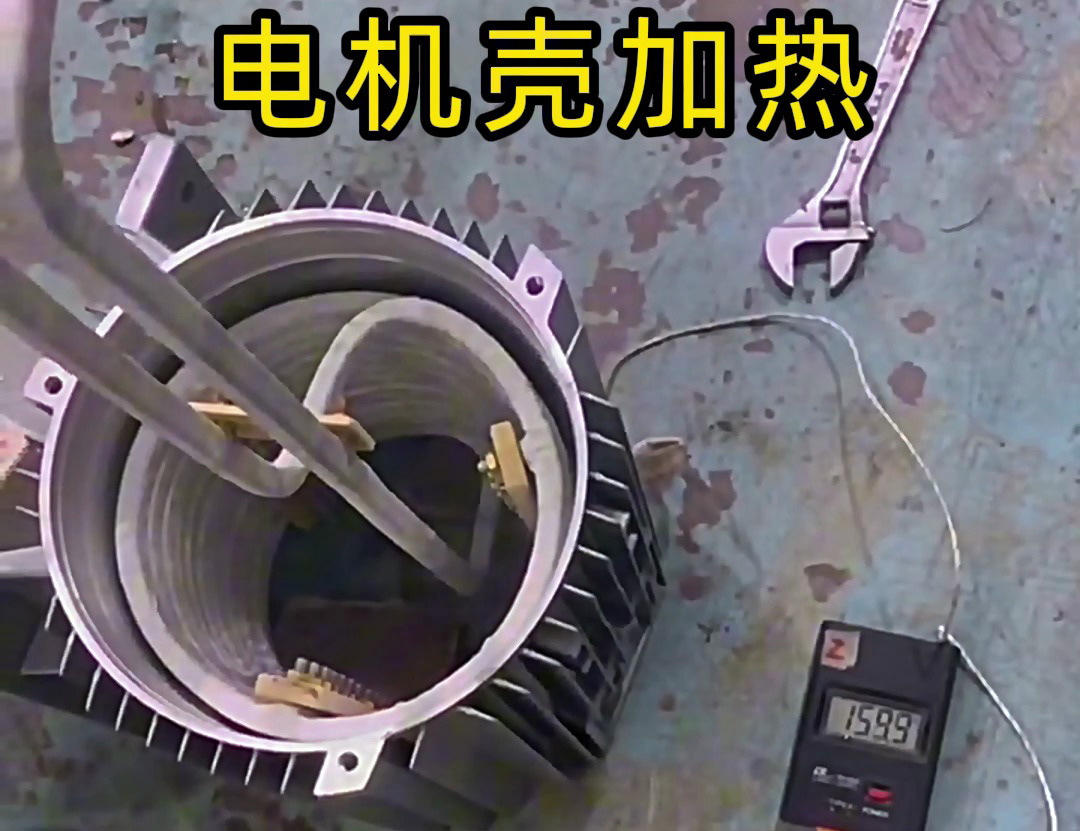

高頻加熱利用鋁的渦流發熱特性（非磁性金屬需較高頻率），使鋁殼內孔在 15-30 秒內達到目標溫度（120-180℃），較烘箱加熱（10-15 分鐘）效率提升 20 倍以上。某電機廠數據顯示：采用高頻加熱后，單班（8 小時）可完成 1500-2000 臺電機的熱裝配，產能提升 3 倍。
更換電機型號時，僅需：
- 上料定位：工人將電機鋁殼放置在工裝中，確保內孔軸線與感應線圈同軸（偏差≤0.5mm），避免加熱不均；
- 高頻加熱：?jiǎn)?dòng)設備，線圈對鋁殼內孔區域加熱，通過紅外測溫或時間控制（如設定 20 秒）確保溫度達標；
- 快速裝配：加熱完成后，工人立即將轉子對準鋁殼內孔推入（此時內孔膨脹，插入阻力≤100N），定位銷輔助固定轉子軸向位置；
冷卻固化：裝配后靜置 5-10 分鐘，鋁殼自然冷卻收縮，與轉子形成緊密結合，進入下一工序（端蓋安裝）。
- 溫度精度：鋁殼加熱溫度偏差需≤±5℃（過高導致鋁殼過熱變形，過低則內孔膨脹不足，裝配困難）；
- 加熱均勻性：線圈需與鋁殼外圓保持 2-3mm 均勻間隙，確保內孔圓周方向膨脹一致（圓度誤差≤0.01mm）；
- 裝配時機：從加熱完成到轉子插入需在 1 分鐘內完成（鋁殼散熱快，超過時間會因收縮導致裝配阻力驟增）。
這種高頻加熱熱裝配模式，完美解決了電機鋁殼與轉子 “過盈配合難裝配、硬裝易損傷” 的痛點，在中小型電機（功率 0.5-10kW）生產中普及率超 90%。其核心價值不僅在于提升裝配效率（單臺耗時≤1 分鐘），更在于通過無損傷裝配保障電機運行精度（轉子與殼體同心度≤0.02mm），從而降低電機運行噪音與能耗，成為電機批量生產中 “低成本、高可靠” 的關鍵工藝。
|
